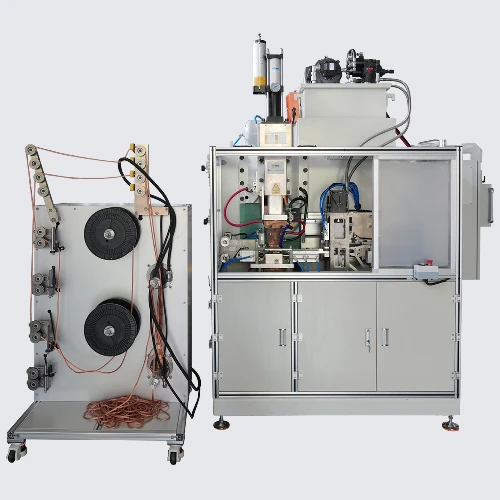

HFDB-440Mașină de sudat automată cu sârmă de cuprueste proiectat pentru producția în serie de conectori flexibili din cupru împletit, șunturi din cupru și conductori electrici flexibili. Combină alimentarea cu material, controlul lungimii, sudură cu rezistență-compactarea, formarea la capăt, tăierea și descărcarea-pieselor finite într-un singur sistem automat.
Impletitura de cupru netratată constă din numeroase fire fine de cupru țesute într-o structură flexibilă. Când este tăiat direct cu o lamă convențională, firele din apropierea tăieturii se pot despărți, se pot ridica sau se pot deplasa lateral. Păstrarea manuală poate îmbunătăți temporar forma capătului, dar lățimea, grosimea, poziția și lungimea finită variază adesea în funcție de experiența operatorului. Pe măsură ce volumul de producție crește, manipularea repetată între operațiunile de măsurare, compactare, tăiere și finisare-toroanelor îngreunează, de asemenea, producția constantă.
HFDB-440 utilizează un sistem de sudură cu invertor de frecvență medie-440 kVA cu control de curent de 1 kHz, încălzire în mai multe etape și forță programabilă. Căldura și presiunea de rezistență sunt aplicate unei secțiuni definite a împletiturii de cupru, producând o zonă compactată și controlată dimensional. Mecanismul de tăiere separă apoi piesa prin această secțiune stabilizată, reducând uzura firelor și pregătind capătul pentru perforarea ulterioară, atașarea terminalelor, sudarea prin contact sau asamblarea automată.
Intervalul de procesare recomandat este de 16–90 mm². Compatibilitatea reală depinde de lățimea împletiturii, grosimea, diametrul firului, construcție și dimensiunile compactate necesare. Clienții care compară diferite metode de procesare a împletiturii de cupru pot, de asemenea, revizui HAIFEImașină de sudură cu împletitură de cupru și soluție pentru linia de producție automată.
Ce procese poate efectua HFDB-440?
HFDB-440 nu este nici un dispozitiv de tăiere independent, nici o mașină de sertizare mecanică convențională. Funcția sa principală este de a stabiliza împletitura de cupru cu încălzire și forță cu rezistență controlată înainte de formare și tăiere la lungime.
În funcție de cerințele produsului, mașina poate integra:
- Desfăşurarea şi alimentarea împletiturii continue de cupru;
- Ghidarea materialului și controlul poziției-laterale;
- Servo-tragere controlată și setare-lungimii finite;
- Încălzirea cu rezistență de frecvență medie-a unei secțiuni definite;
- Compactare la capăt și formare-profilului pătrat;
- Tăiere automată prin secțiunea compactată;
- prinderea, transferul și descărcarea piesei-terminate;
- Stocarea și rechemarea mai multor rețete de produse;
- Monitorizarea-debitului de apă,-curentului de sudare și a presiunii;
- Schimb de semnal cu PLC-uri, roboți și stații de automatizare din aval.
Dacă produsul necesită ștanțare, sudare terminală, îmbinare prin contact sau inspecție dimensională după tăiere, pot fi evaluate stații de automatizare suplimentare pentru integrarea cu HFDB-440. Fezabilitatea depinde de desenul complet al piesei, timpul de ciclu necesar și procesul din aval.
HFDB-440 Proces automat de producție
Desfăşurare şi ghidare a împletiturii de cupru
Impletitura continuă de cupru este încărcată pe un suport separat-de plată și ghidată în mașina principală. Ansamblurile de plată-și de ghidare ajută la controlul orientării materialului și reduc răsucirea, plierea și mișcarea laterală în timpul alimentării.
Deoarece împletitura de cupru este flexibilă, sistemul de alimentare trebuie să ofere o tracțiune suficientă fără a comprima excesiv materialul. Dacă rolele de alimentare alunecă sau tensiunea bobinei se modifică semnificativ, lungimea piesei-terminate poate varia chiar și atunci când distanța de alimentare programată rămâne neschimbată.
Alimentare cu servo și setare lungime
Un mecanism de tragere acţionat de servo-înainta împletitura de cupru în poziţia programată. Operatorul introduce lungimea finală necesară conform desenului piesei și selectează rețeta de producție corespunzătoare.
Atunci când o specificație de împletitură este utilizată pentru a produce mai multe lungimi finite, pot fi salvate programe separate pentru a reduce măsurarea manuală și reglarea-opritorului mecanic. Dacă lățimea, grosimea sau dimensiunile compactate se modifică substanțial, ghidajele, electrozii sau uneltele de formare pot fi, de asemenea, nevoite să fie înlocuite.
Prindere și sudură-compactare
Odată ce împletitura de cupru ajunge în poziția de sudare, dispozitivul de formare localizează și prinde materialul. Cilindrul de sudură aplică forța programată, iar sursa de alimentare cu frecvență medie-furnizează curent conform rețetei selectate.
HFDB-440 acceptă încălzire în trei-etape: preîncălzire, sudare principală și postîncălzire. Cuprul are o conductivitate electrică și termică ridicată, astfel încât încălzirea în etape ajută la controlul modului în care căldura se dezvoltă în zona de compactare și reduce riscul de deteriorare a suprafeței cauzate de o intrare de curent bruscă, excesiv de mare.
Răcire prin circulație și control al temperaturii
Un sistem de răcire extern cu circulație a apei-controlează temperatura electrozilor, a zonei de sudare și a componentelor aferente. Dispunerea mașinii include, de asemenea, o unitate auxiliară de pulverizare sau de răcire care poate fi configurată pentru a limita decolorarea excesivă și oxidarea în timpul încălzirii.
Presiunea apei de răcire-, debitul, filtrarea și rezistivitatea afectează toate-stabilitatea sudării pe termen lung. Dacă este detectat un debit insuficient de apă, mașina generează o alarmă și oprește funcționarea pentru a preveni sudarea în condiții de răcire inadecvate.
Tăiere automată
După ce operațiunea de cuadrare și sudură{0}}compactarea este completă, mecanismul de tăiere separă împletitura prin secțiunea stabilizată. Deoarece materialul a fost deja încălzit și compactat, firele fine sunt mai puțin probabil să se răspândească după tăiere. Capătul rezultat este mai bine pregătit pentru perforarea, asamblarea sau sudarea ulterioară.
Calitatea tăierii depinde de mai mult decât de ascuțirea lamei. Densitatea compactării, suportul piesei de prelucrat, jocul lamei și poziția de tăiere sunt, de asemenea, importante. Lame dedicate și unelte de sprijin pot fi necesare pentru diferite grosimi compactate sau pentru prelucrarea mai multor împletituri simultan.
S-a încheiat-prinderea și descărcarea piesei
Piesa finită este prinsă după tăiere și transferată în poziția de descărcare. Pentru proiecte mai puternic automatizate, piesa poate fi transferată direct la o stație de perforare, inspecție, ansamblu terminal-sau stație secundară de sudare.
Avantajele cheie ale HFDB-440
Operații multiple combinate într-o singură mașină
HFDB-440 conectează derularea, alimentarea, controlul lungimii, compactarea prin sudură, tăierea și descărcarea într-un singur proces continuu. Acest lucru reduce manipularea și repoziționarea repetată între mașini separate.
Pentru producătorii care măsoară, compactează și taie manual împletitura în prezent, procesul integrat poate reduce variația de poziționare și poate reduce dependența de experiența operatorului.
01
Proiectat pentru prelucrarea în serie a împletiturii de cupru de 16–90 mm²
Secțiunea transversală recomandată-este de 16–90 mm², ceea ce face ca mașina să fie potrivită pentru producția în serie de conectori flexibili împletiti, șunturi de cupru și conductori electrici flexibili.
Zona de-secțiune transversală este doar un criteriu inițial de selecție. Două împletituri de cupru de 50 mm² pot avea lățimi, grosimi, diametre și densități de împletitură diferite necomprimate. Prin urmare, adecvarea finală a mașinii trebuie confirmată prin testarea eșantionului.
02
Managementul rețetelor sprijină schimbări eficiente
Pot fi stocate până la 64 de programe pentru diferite produse, inclusiv setările lor curente, de timp și de forță. Pentru producătorii care produc în mod repetat o gamă definită de specificații, rechemarea rețetei reduce riscul erorilor-de introducere a parametrilor în timpul schimbărilor.
Acolo unde produsele variază semnificativ în dimensiune, HAIFEI poate evalua ghidaje reglabile, electrozi înlocuibili și instrumente de compactare dedicate.
03
Încălzire în etape pentru materiale de cupru foarte conductive
Cuprul conduce electricitatea și căldura eficient, determinând disiparea rapidă a căldurii din zona de sudare. HFDB-440 utilizează etapele de preîncălzire, sudare principală și post-încălzire pentru a controla intrarea de energie pentru materialul real, mai degrabă decât să se bazeze pe un singur impuls de curent ridicat.
04
Cadru rigid și structură de electrozi
Conform specificațiilor mașinii, deformarea brațului-inferioară a electrodului este limitată la mai puțin de 0,1 mm sub forța maximă. Deformarea structurală redusă ajută la menținerea alinierii electrozilor și scade riscul ca suprafețele de sudură să se încline sub sarcină.
Această valoare descrie mai degrabă rigiditatea cadrului-mașinii decât toleranța dimensională a secțiunii compactate finite. Precizia produsului final depinde, de asemenea, de materia primă, sistemul de alimentare, scule, setările procesului și starea lamei.
05
Disclaimer:Imaginile produselor sunt doar pentru referință. Produsele reale pot varia din cauza îmbunătățirii continue a designului. Unitatea livrată va fi standardul final.
Materiale și produse adecvate
Materiale care pot fi evaluate
HFDB-440 poate fi configurat și testat pentru:
Impletitură de cupru goală
Impletitura de cupru cositorita
Bandă plată împletită de cupru
Impletitură de cupru folosită pentru conectori flexibili
Șunturi din cupru împletite
Aranjamente simple sau multiple impletituri
Grosimea stratului de staniu-, diametrul firului, densitatea împletiturii și starea suprafeței pot afecta contactul electric și cerințele de întreținere-a electrodului. Prin urmare, împletitura goală și conservată trebuie testată separat și atribuite rețete de proces individuale.
Produse tipice
1
Conexiuni conductoare flexibile pentru aparate de comutare
2
MCB, MCCB și Componente de cale curentă-ACB
3
Conectori flexibili din cupru impletit
4
Șunturi flexibile din cupru
5
Conexiuni flexibile la transformator
6
Ansambluri de contacte electrice
7
Componente conductoare flexibile pentru echipamentele energetice noi-
8
Conexiuni pentru surse de alimentare industriale și echipamente cu curent ridicat-
Specificatii tehnice
|
Articol |
Caietul de sarcini |
|
Model de echipament |
HFDB-440 |
|
Ciclu de lucru nominal |
50% |
|
Mediul de operare |
Temperatura: 1~45 grade; Umiditate: 35~90% |
|
Putere de intrare |
Sistem trifazat cu cinci fire, 380±10%V, 50Hz |
|
Capacitatea nominală a transformatorului |
440KVA |
|
Necesarul de aer comprimat |
Mai mare sau egal cu 0,6 MPa, filtrare 40 μm, debit 3,56 L/ciclu |
|
Necesarul de apă de răcire |
0,2~0,3MPa, filtrare 40μm, rezistivitate mai mare sau egală cu 5 kΩ·cm, debit 50L/min |
|
Curent de intrare primar |
400A |
|
Interval reglabil curent |
0%~99% |
|
Clasa de izolare a transformatorului |
Clasa F |
|
Curent de scurt{0}}circuit maxim secundar |
100KA |
|
Interval de dimensiuni aplicabil |
16-90 mm² |
|
Consumul de energie pe oră |
352 KVA |
Configurare
|
Nu. |
Nume |
Marca |
Origine |
|
1 |
Supapă electromagnetică, unitate de tratare a aerului (FRL) |
SMC |
Japonia |
|
2 |
Comutator debit apă |
CATO |
China |
|
3 |
Cilindru principal special pentru sudare |
HAIFEI |
HAIFEI |
|
4 |
Transformator de sudura de medie frecventa |
HAIFEI, Material Nano Amorf |
HAIFEI |
|
5 |
Controler de sudare |
HAIFEI |
HAIFEI |
|
6 |
Invertor |
HAIFEI |
HAIFEI |
|
7 |
Aparate electrice de -joasă tensiune |
OMRON/SCHNEIDER/Garnor |
Japonia/Franţa/Elveţia |
|
8 |
Componente pneumatice |
SMC |
Japonia |
|
9 |
PLC |
Mitsubishi |
Japonia |
Certificari
Am deservit peste 5000+ clienți din întreaga lume, iar partenerii noștri-pe termen lung includ Tesla, BYD și Siemens.
Peste 50+ companii Fortune 500.
Partenerii noștri
40+ Brevete și 2 drepturi naționale pentru software, fabrică de 10.000㎡ cu 100+ angajați calificați.
FAQ
Î: HFDB-440 poate procesa doar împletitură de cupru de 16–90 mm²?
R: Intervalul recomandat este de 16–90 mm², dar aria-secțiunii transversale nu este singurul factor determinant. Lățimea împletiturii, grosimea, diametrul firului, construcția și dimensiunile compactate necesare afectează, de asemenea, configurația mașinii. Compatibilitatea reală trebuie confirmată prin testarea eșantionului.
Î: HFDB-440 poate procesa împletitură de cupru cositorit?
R: Se poate evalua o împletitură de cupru cositorit. Învelișul de staniu modifică condițiile de contact electric și cerințele de întreținere-electrodului. Prin urmare, materialul real al clientului ar trebui testat și, în mod normal, ar trebui stabilite rețete separate pentru împletitura de cupru goală și conservată.
Î: Poate o mașină să producă mai multe lungimi finite?
A: Da. HFDB-440 folosește poziționarea lungimii servocontrolată și poate stoca mai multe programe de producție. Operatorii își pot aminti lungimea și setările de sudare adecvate pentru fiecare produs. Produsele cu diferențe dimensionale substanțiale pot necesita în continuare ghidaje, electrozi sau instrumente de formare diferiți.
Î: Mașina taie împletitura înainte sau după sudură-compactarea?
R: HFDB-440 poziționează mai întâi și compactează secțiunea selectată, apoi taie zona stabilizată. Această secvență reduce uzura firelor și deformarea capătului în comparație cu tăierea directă a împletiturii netratate.
Î: Capătul compactat poate fi perforat?
R: Da, cu condiția ca densitatea și dimensiunile secțiunii compactate să fie potrivite pentru perforare. Diametrul orificiului, poziția și distanța de margine necesare trebuie furnizate înainte de proiectarea sculelor de compactare și perforare.
Î: HFDB-440 poate suda cupru împletitură direct la un terminal?
R: Procesul standard HFDB-440 acoperă alimentarea automată, compactarea prin sudură și tăierea. Dacă împletitura trebuie sudată și la un terminal, contact sau bară, stațiile de încărcare, fixare și sudare dedicate pot fi evaluate din desenul complet al ansamblului.
